3G 与5.8G 微波雷达原理分析

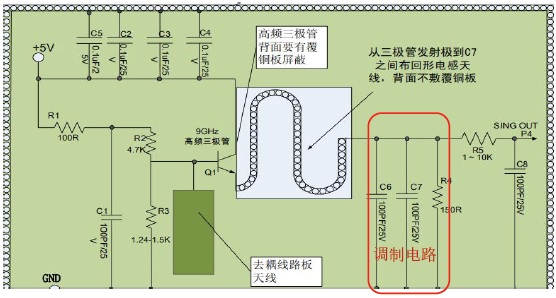

3G 射频部分电路原理图

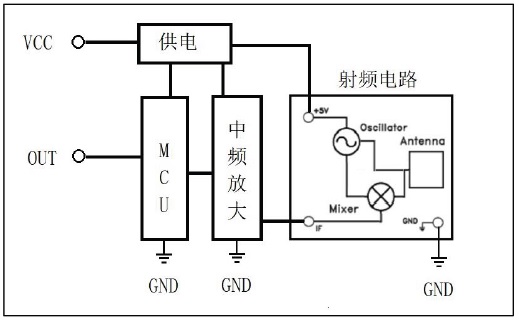

5.8G 微波雷达系统电路组成

无论3G 微波雷达还是5.8G 雷达，都是通过振荡器产生一定频率的高频信号，通过天线发射出去，高频信号碰到物体后会产生反射。反射回波被天线接收。当反射物体与雷达之间有相对移动，根据波的特性，会产生多普勒频移。当反射回波频率与本振频率之间有频差时，会被混频器检出，产生中频电压信号。中频电压信号的频率即为回波与本振频率的差值，而幅度与回波能量相关。

3G 和5.8G 多普勒雷达都是通过多普勒中频信号幅度来判断在一定范围内是否有物体移动。3G 与5.8G 的电路有很大区别，所以导致两者的工作特性有很大差异:

第一，3G 电路是自混频结构，振荡器与混频器复用一个晶体管；而5.8G 的振荡器是独立的振荡器，混频器使用肖特基混频电路，并且有明确的天线，经过工分器实现收发信号的隔离。

下图左为5.8G 的振荡器工作频谱,下图右为3G 产品的工作频谱。

第二，3G 电路的振荡器因为加入了自调制（发射极对地电阻和对地电容），所以工作在近似于扫频工作模式。

第三，相互干扰特性差异巨大。从以上的3G 频谱和5.8G 频谱可以看出，3G 频谱的宽度非常大，这使得的多个3G 模块使用时，环境内的频率噪声增多，波与波之间导致相互抵消，有效信号明显衰减。
